Aprende a como instalar un Jack de Red

En la configuración de una red doméstica u oficina, los jacks de red (también conocidos como tomas de red o tomas RJ45) son esenciales para establecer conexiones cableadas confiables. Instalar un jack de red correctamente no solo garantiza una buena conexión, sino que también ofrece una apariencia ordenada y profesional a tu instalación. En esta guía, te mostraré cómo instalar un jack de red de manera práctica y fácil de entender.

Materiales y Herramientas Necesarias

Antes de comenzar, asegúrate de tener los siguientes materiales y herramientas:

  1. Cable Ethernet (Cat 5e o Cat 6): Elige el tipo de cable adecuado para tus necesidades.
  2. Jack de red (RJ45): Este es el conector hembra que se montará en la pared o en una caja.
  3. Placa de pared para jack de red: Para una instalación limpia y profesional.

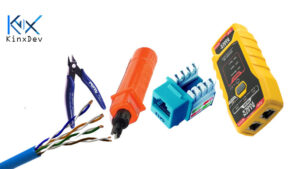

  4. Herramienta de impacto (punch down tool): Para conectar los hilos del cable al jack.
  5. Pelacables: Para quitar el aislamiento exterior del cable.
  6. Cortador de cables: Para cortar los hilos sobrantes después de la conexión.
  7. Probador de red: Opcional, pero útil para verificar que el jack esté correctamente conectado.

Paso 1: Preparación del Cable

Primero, corta el cable Ethernet a la longitud adecuada y sigue estos pasos para prepararlo:

  1. Quita el aislamiento exterior: Usa el pelacables para quitar aproximadamente 5 cm del aislamiento exterior del cable Ethernet. Esto dejará al descubierto los pares de hilos trenzados de colores.Cable De Red Utp 100% Cobre Cat 6 Rj45 Certificable 100 Mts
  2. Desenreda y organiza los hilos: Desenreda los cuatro pares de hilos trenzados (azul, naranja, verde y marrón) y ordénalos según el estándar que elijas. Los jacks de red generalmente admiten los estándares T568A y T568B, al igual que los cables de red. El estándar más común es T568B.
    • T568A:
      1. Blanco/Verde
      2. Verde
      3. Blanco/Naranja
      4. Azul
      5. Blanco/Azul
      6. Naranja
      7. Blanco/Marrón
      8. Marrón
    • T568B:
      1. Blanco/Naranja
      2. Naranja
      3. Blanco/Verde
      4. Azul
      5. Blanco/Azul
      6. Verde
      7. Blanco/Marrón
      8. Marrón

Cómo hacer un cable de red paso a paso, tipos y funciones

Paso 2: Conectar los Hilos al Jack de Red

Una vez que los hilos estén organizados, es hora de conectarlos al jack de red:

  1. Coloca los hilos en las ranuras del jack: Los jacks de red tienen pequeñas ranuras marcadas con colores que coinciden con los estándares T568A y T568B. Coloca cada hilo en su ranura correspondiente, asegurándote de seguir el orden correcto.
  2. Utiliza la herramienta de impacto: Inserta la herramienta de impacto sobre cada hilo y presiona firmemente hacia abajo. Esto hará que el hilo se inserte en la ranura y se corte automáticamente el exceso de hilo. Repite este paso para cada hilo.
  3. Verifica la conexión: Asegúrate de que todos los hilos estén bien conectados y que no haya hilos sueltos o mal colocados.

Herramienta Ponchador Jack Rj45 Dl_110 Satra | Blue Planet Technology

Paso 3: Montaje del Jack de Red en la Placa de Pared

Después de conectar los hilos, sigue estos pasos para montar el jack en la pared:

  1. Inserta el jack en la placa de pared: La mayoría de las placas de pared están diseñadas para que el jack encaje de forma segura. Simplemente inserta el jack en la abertura de la placa.
  2. Fija la placa de pared a la caja de conexiones: Coloca la placa de pared en la caja de conexiones en la pared y atorníllala en su lugar. Asegúrate de que esté bien alineada y firme.
  3. Organiza el cable: Si hay exceso de cable, organízalo dentro de la caja de conexiones para que no interfiera con la instalación.

Como ponchar un cable UTP en el Keystone Jack

Paso 4: Prueba y Verificación

Es crucial probar el jack de red para asegurarte de que funciona correctamente:

  1. Conecta el probador de red: Si tienes un probador de red, conecta un extremo del cable a una computadora o dispositivo de red, y el otro extremo al jack. Usa el probador para verificar que todas las conexiones estén correctamente realizadas.
  2. Prueba la conexión: Si no tienes un probador, conecta un dispositivo al jack y verifica si se establece la conexión de red. Asegúrate de que el dispositivo reciba una señal y que la conexión sea estable.

Creación de una red de uno a varios.: Práctica de ponchado de jack.

Solución de Problemas Comunes

Si el jack no funciona como se espera, revisa estos problemas comunes:

  1. Hilos en el orden incorrecto: Asegúrate de que los hilos estén en el orden correcto según el estándar que hayas elegido (T568A o T568B).
  2. Conexiones flojas: Verifica que todos los hilos estén bien insertados en las ranuras del jack.
  3. Exceso de cable en la caja: Si hay demasiado cable dentro de la caja de conexiones, podría interferir con el funcionamiento del jack. Organiza el cable para evitar problemas.

Saber cómo instalar un jack de red es una habilidad útil que te permite mantener una red organizada y eficiente. Siguiendo estos pasos sencillos, puedes instalar jacks de red de manera profesional en tu hogar u oficina, asegurando conexiones fiables y estables. Con las herramientas adecuadas y un poco de atención al detalle, tu red estará lista para soportar todas tus necesidades de conectividad.
